四陣元B3抗干擾天線
18917114680
1 四陣元 B3 抗干擾天線技術要求
1.1 功能要求
本裝置為四陣元 B3 抗干擾天線，接收北斗 B3A、B3AE、B3Q、B3I 信號、
北斗 B1I、B1C 和 GPS L1 等信號，采用 BDS B3 頻點抗干擾，對 B3 頻點不少于
三個方向的壓制干擾信號進行抑制功能。
1.1.1
軟件加載功能
通過串口可對北斗抗干擾天線各組件進行軟件加載，組件可自動識別加載過
程出現的任何異常，并允許重啟后再次加載。
1.1.2
干擾抑制功能
具備對 B3 頻點不小于三個方向的壓制干擾信號進行抑制功能。
1.1.3
射頻保護
具備抗大功率輸入損毀能力，具備抗高能微波脈沖燒毀能力。
1.2 性能要求
1.2.1
接收天線陣子組成
包含 4 個 B3 頻點接收陣子和 1 個 B1/L1 接收陣子。
1.2.2
工作頻率
GPS L1：1575.42 MHz±1.023MHz；
BD B1：1575.42 MHz±16.5MHz；
BDB3：1268.52 MHz±10.23MHz。
1.2.3
天線極化方式
右旋圓極化。
1.2.4
覆蓋范圍
方位角 0°~360°，俯仰角 5°~90°。
1.2.5
B1/L1 天線 LNA 指標
低噪增益：35.0±2.0dB；
輸出駐波：≤2.0；
噪聲系數：≤2.0；
帶內平坦度：±1dB。
1.2.6
防燒毀指標
天線口面承受的連續波功率不低于 10W，承受的電磁脈沖功率密度不低于
400W/cm2（典型電磁脈沖為 1 秒 10 個脈沖，脈寬 50 納秒）。2 / 4
1.2.7
抗干擾類型
抗干擾類型包含：寬帶、窄帶、脈沖、跳頻、掃頻及混合干擾。
1.2.8
抗不同方向?qū)拵Ц蓴_個數
最大抗干擾方向不少于 3 個（B3 頻點）。
1.2.9
抗干擾來向范圍
方位角 0°~360°，俯仰角﹣30°~30°，在多干擾源時，干擾源彼此之間夾角≥
30°。
1.2.10 抗干擾能力（加北三接收機）
B3 頻點抗干擾能力如表 1 所示。在彈體動態范圍及寬帶、窄帶、脈沖、跳
頻、掃頻、混合壓制等各種干擾條件下均要滿足要求，干擾功率為各類干擾樣式
的平均功率。
1.2.11 動態范圍
速度≤1100m/s、加速度≤15g、加加速度≤3g/s。
1.3 尺寸重量功耗要求
1.3.1
功耗、尺寸及重量
穩態功耗：≤15W；
重量：≤500g；
尺寸要求：≤（140×140×35）mm（不含接插件）
1.3.2
連接器及定義
衛星接收裝置面板上應有兩個電氣連接器，分別為：
供電/串口信號輸出：J30J-9ZKP（采用 P 系列鎖緊組件）；
射頻輸出： SMA-K 系列連接器。

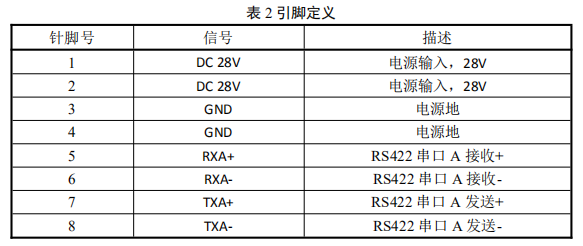

J30J-9ZKP 引腳定義如表 3 所示。
1.3.3
通信接口
串口 A 采用標準全雙工 RS-422 接口，用于抗干擾天線的檢測、調試、軟件
升級。
1.3.4
射頻接口
裝置外部具備一個射頻連接器，合路輸出北斗 B1/B3 和 GPS/L1 射頻信號。
射頻端口特性如下：
1) 無饋電輸出；
2) 輸入端口阻抗特性：輸入阻抗 50Ω，駐波＜2.0:1。

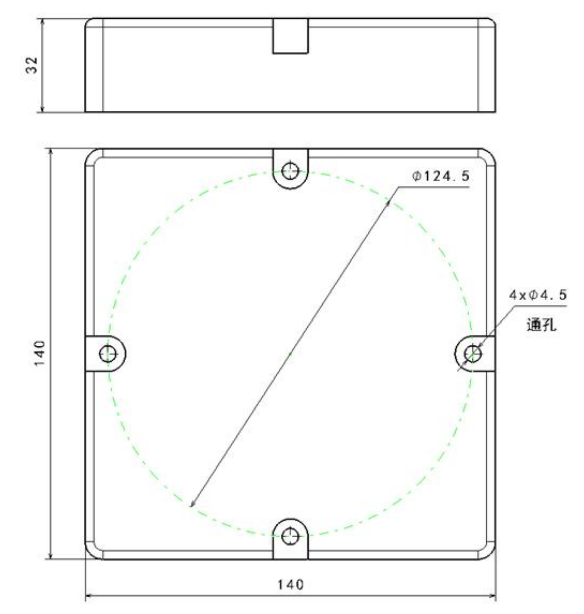

1.3.5
外形尺寸圖
1.4 環境適應性要求
a) 工作溫度：-50℃～+55℃;
b)貯存溫度：-55℃～+85℃。c)振動（隨機振動）:
1)190Hz～210Hz,加速度譜密度為 0.2g2/Hz，
2)380Hz～420Hz,加速度譜密度為 0.05g2/Hz，
3)760Hz～840Hz,加速度譜密度為 0.0125g2/Hz，
4)15Hz～2000Hz 內的其它頻率，加速度譜密度為 0.01g2/Hz，
5)各軸振動持續時間為 1h:
d) 沖擊：
1)垂直軸向≥15g，
2)橫軸方向≥15g，
3)縱軸方向≥15g，
4)作用時間 11ms±2ms；
e)鹽霧：具有抗鹽霧能力；
f)霉菌：具有抗霉菌能力。
