B1/B3/B2b/L/S 17陣元天線仿真報告[2]

根據客戶提供的結構尺寸,建立如圖1的模型。

18917114680

一、天線仿真數據

B1B3天線采用上下疊層的形式,初步設計B3天線設計尺寸為41*41*4mm,B1天線尺寸為34*34*3.5mm。

B2b天線設計尺寸為35*35*7mm,L天線設計尺寸為35*35*7mm,S天線設計尺寸為32*32*7mm。

天線布陣按照二分之一波長來進行,本設計中B1B3天線陣的陣元間距為99.98mm,介于B1的半波長與B3的半波長之間,可以兼顧B1和B3的陣列性能。

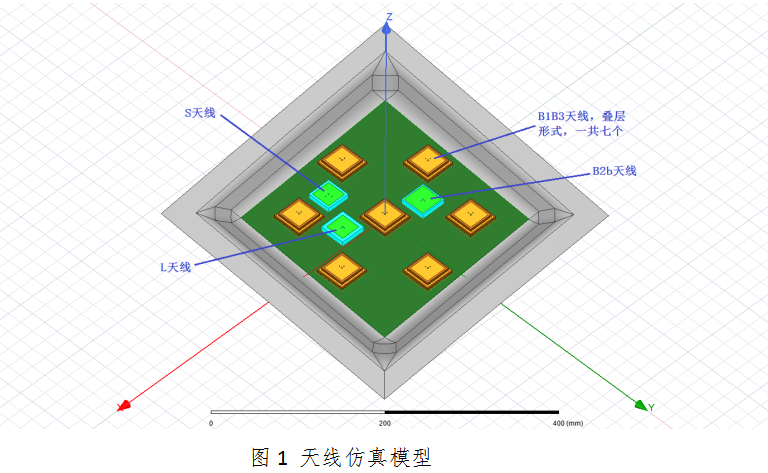

(1)天線仿真模型

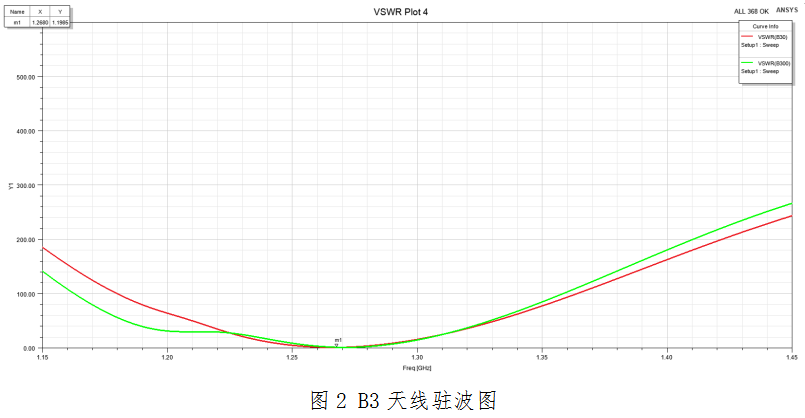

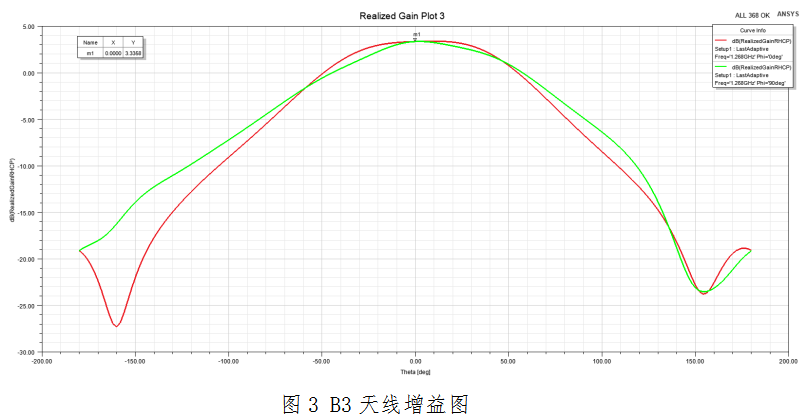

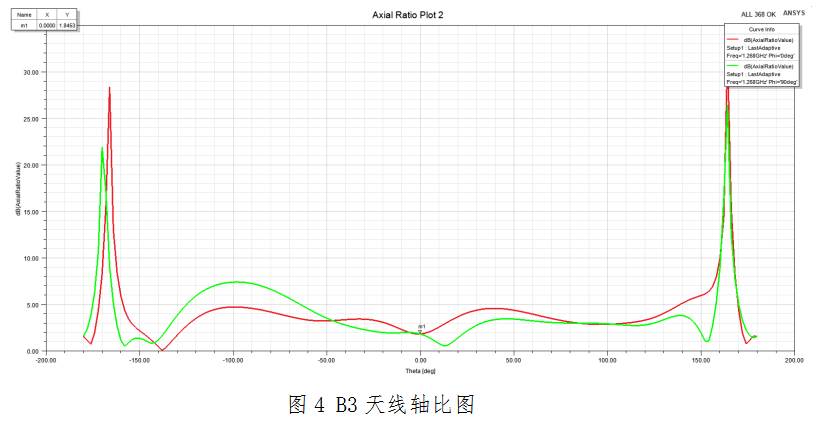

(2)B3天線仿真數據

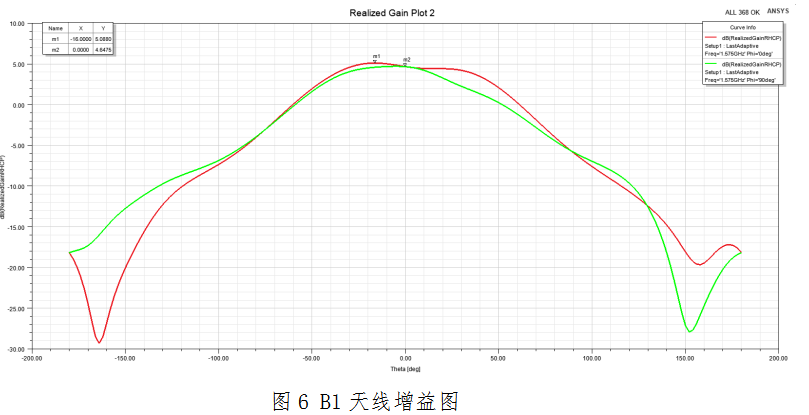

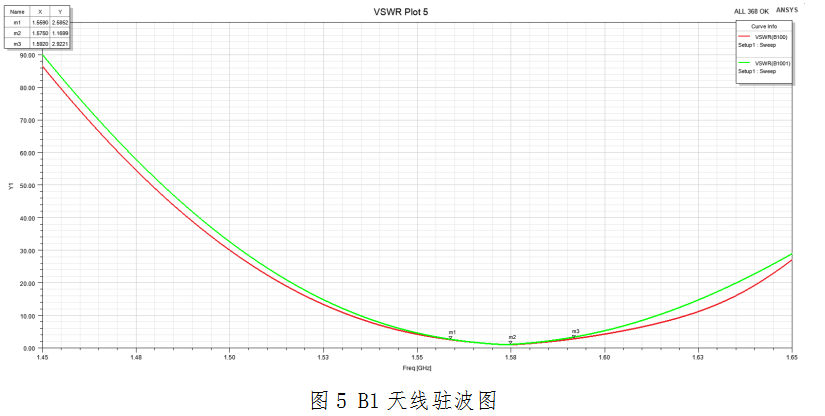

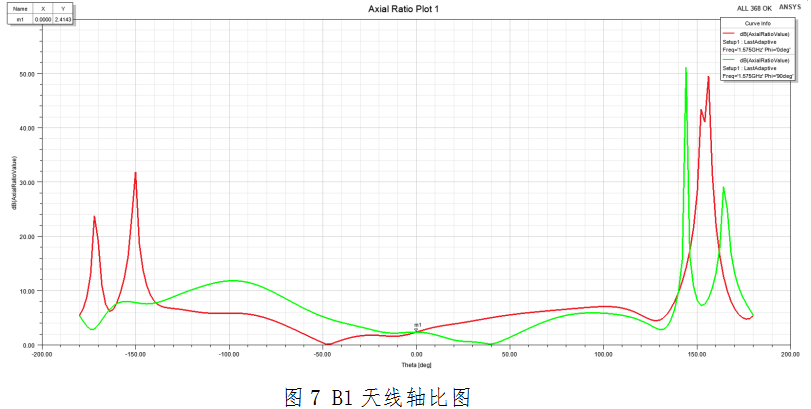

(2)B1天線仿真數據

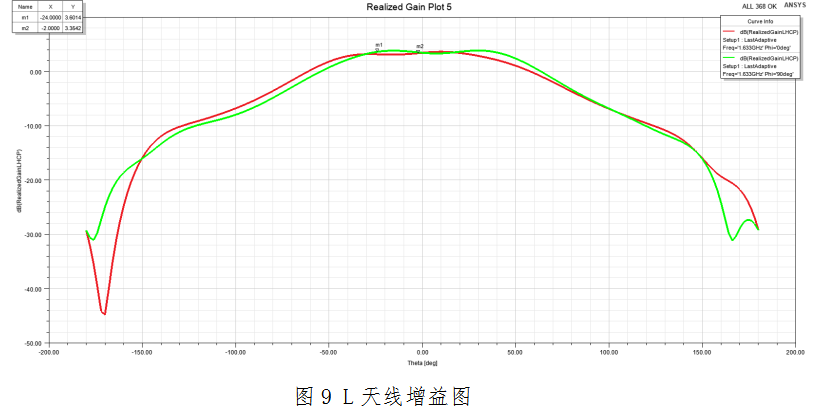

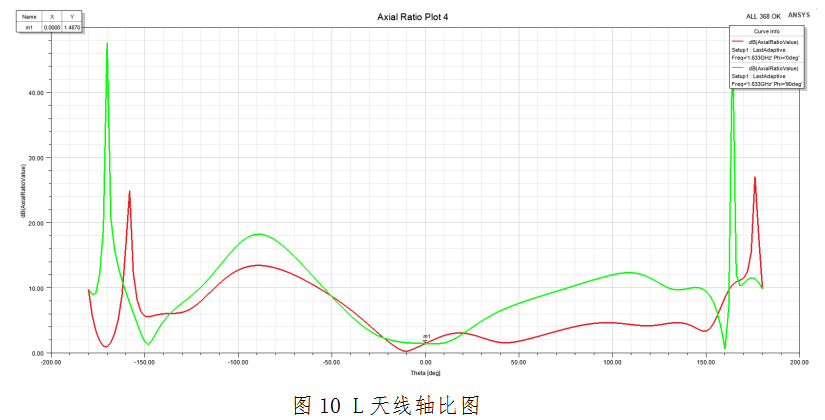

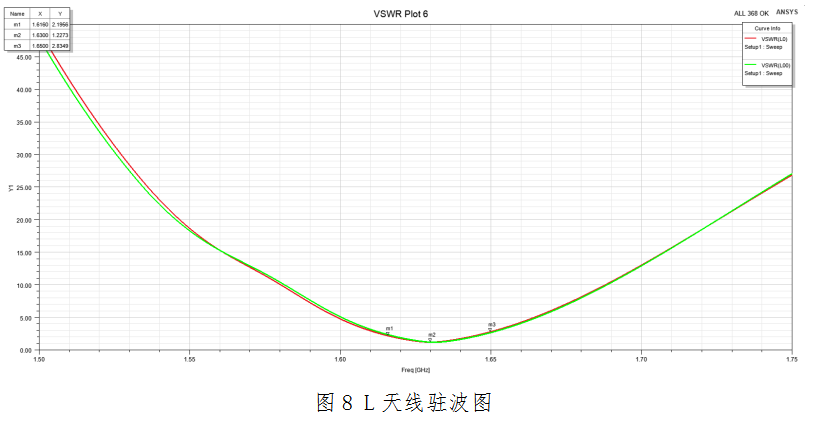

(4)L天線仿真數據

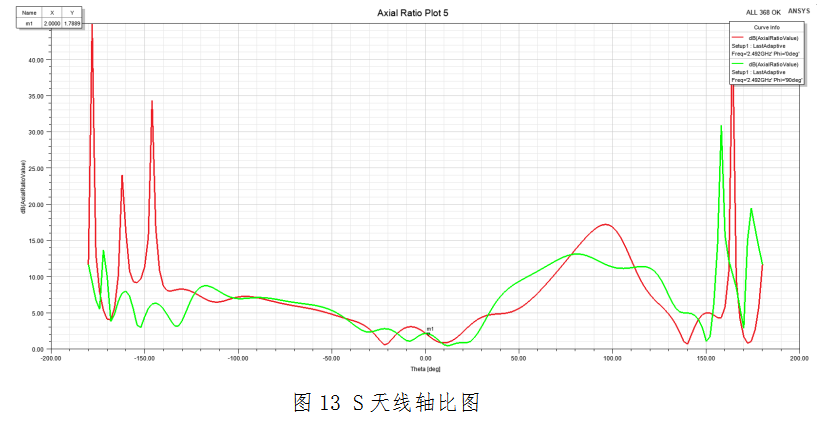

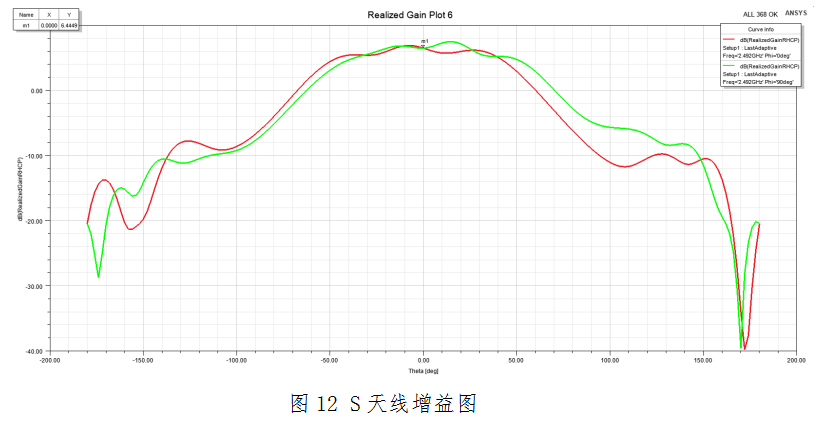

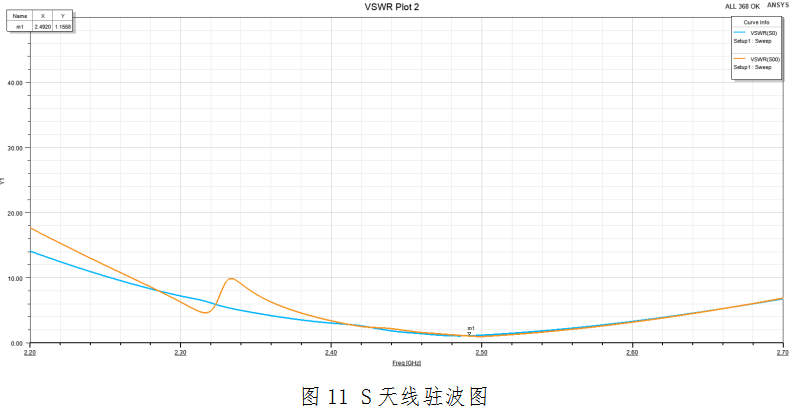

(5)S天線仿真數據

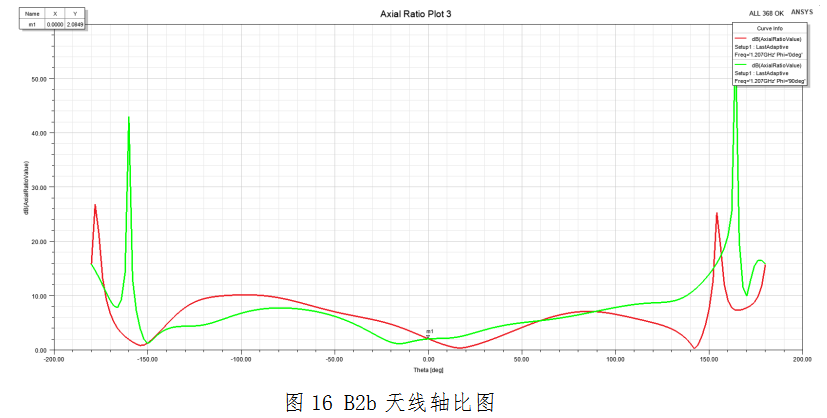

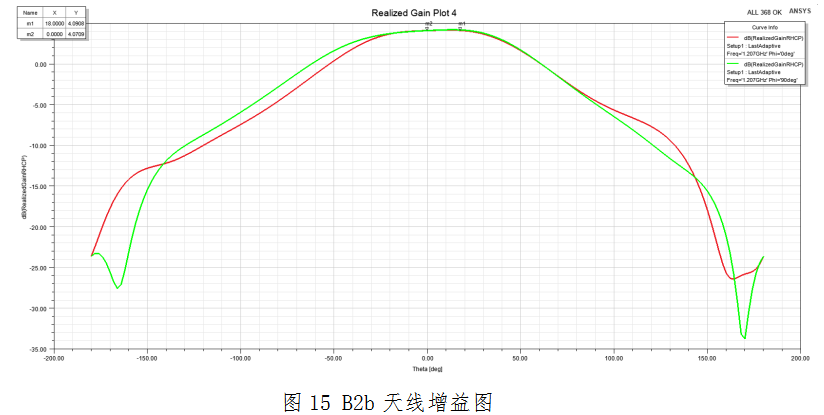

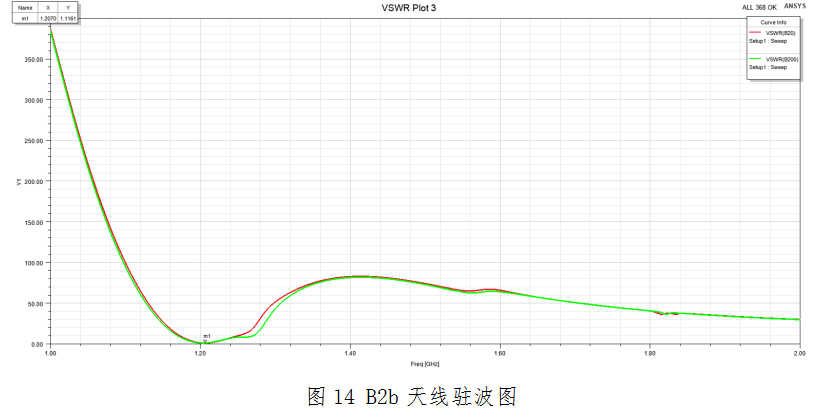

(6)B2b天線仿真數據

總結:從上面的仿真可以看出,B3天線的駐波小于1.5,頂點增益在3.33dBi,軸比小于3dB。B1天線的駐波小于1.5,頂點增益在4.6dBi,軸比小于3dB。L天線的駐波小于2,頂點增益在3.6dBi,軸比小于3dB,本次設計降低了L與B1的電磁耦合,改善了L天線的性能。B2b天線的駐波小于1.5,頂點增益4.09dBi,軸比小于3dB。S天線的駐波小于1.5,頂點增益6.44dBi,軸比小于3dB。天線從整個仿真數據來看,天線的整體性能較好,但是還有可以優化的空間。
