1. 功能性能

1.1. 功能

a) 具有北斗RNSS信號B1C、B1I、B1A、B3I、B3A、B3AE、B3Q接收能力，具有北斗RDSS信號S1、S2C、S2A信號接收能力。

b) 具有北斗RDSS信號Lf0、Lf1、Lf2、Lf3信號發射能力。

c) 發射Lf0、Lf1、Lf2、Lf3信號時不影響B3頻點信號接收，B1頻段有強干擾時不影響B3頻點信號接收。

d) 具備抗射頻燒毀能力。

e) 具備北斗B1、B3頻點信號高精度差分功能。

f) B1受到10W內干擾時不影響B3收星。

g) 抗鄰頻干擾。具備抗4G、5G移動通信、WLAN、藍牙等鄰頻干擾能力。

h) 抗自擾互擾。具備抗北斗RDSS以及其他鄰頻段用頻設備干擾能力。

1.2. 性能

a) 接收天線頻率：

1) B1：1575.42MHz±16.5MHz；

2) B3：1268.52MHz±10.23MHz；

3) S：2xxx.xx±x.xxMHz。

b) 發射天線頻率：Lf_x：1xxx.x～1xxx.xMHz。x=0~3

c) 天線極化方式：

1) 接收天線為右旋圓極化（RHCP）；

2) 發射天線為左旋圓極化（LHCP）。

d) 天線單元增益：

1) 10°仰角增益≥-6dBi；

2) 15°仰角以上增益≥-5dBi。

e) 覆蓋方位：方位角0°～360°，俯仰角5°～90°。

f) 頂點軸比：≤3dB。

g) B1、B3相位中心一致性、穩定度：≤2mm（設計保證）。

h) 工作頻帶內天線口面承受功率不低于0.1W/cm2。

i) LNA增益：32~36dB（常溫）。

j) LNA噪聲系數：≤2.0dB（常溫）。

k) LNA帶內平坦度：±1.5dB（常溫）。

l) LNA 1dB壓縮點P-1dB：＞0dBm（常溫）。

m) 輸出駐波：≤2.0。

n) 阻抗：50Ω；

o) 帶外抑制：

1) B1：≥60dB@B1±100MHz；

2) B3：≥60dB@B3±100MHz；

3) S：≥60dB@S±100MHz；

p) 對Lfx抑制：

1) B1：≥20dB@Lfx；

2) B3：≥80dB@Lfx；

3) S：≥80dB@Lfx；

q) Lfx帶內增益平坦度：±1dB，x=1,2,3。

r) PA輸入功率：≥-5dBm。

s) PA輸出P-1dB功率：≥37dBm（常溫）；

2. 功耗要求

≤22W（瞬時發射功耗）；

≤1.5W（穩態接收功耗）

3. 供電要求

工作電壓：12±1VDC

4. 接口要求

接口形式：TNC-K。

5. 外形尺寸要求

69mm×69mm，安裝孔間距83.8mm×40.6mm，內孔為Φ5.1mm通孔。未注公差按照±0.2mm。

6. 重量要求

≤250g。

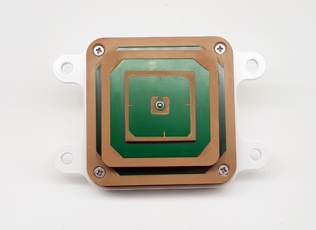

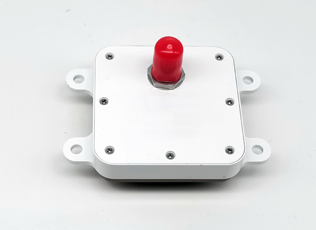

7. 實物圖片
